1、信然螺杆膨胀机结构及原理
螺杆膨胀机是一种容积式发动机。基本结构是由一对阴、阳螺杆转子和壳体组成。
螺杆膨胀机作功由进气、膨胀、排气三个过程组成,热流体(蒸汽、热液或汽液两相流体)进入螺杆齿槽A,热流体能量推动阴阳螺杆向相反方向旋转到B、C、D,齿槽容积增加,热流体降压膨胀作功,最后从齿槽E排出,实现将热能转换成机械能,从主轴阳螺杆输出,驱动发电机可发电;直接驱动负载可替代电动机节约电力。
信然螺杆膨胀机发电技术【ORC膨胀机组】
1、信然螺杆膨胀机结构及原理
螺杆膨胀机是一种容积式发动机。基本结构是由一对阴、阳螺杆转子和壳体组成。
螺杆膨胀机作功由进气、膨胀、排气三个过程组成,热流体(蒸汽、热液或汽液两相流体)进入螺杆齿槽A,热流体能量推动阴阳螺杆向相反方向旋转到B、C、D,齿槽容积增加,热流体降压膨胀作功,最后从齿槽E排出,实现将热能转换成机械能,从主轴阳螺杆输出,驱动发电机可发电;直接驱动负载可替代电动机节约电力。
产品描述
1、信然螺杆膨胀机结构及原理
螺杆膨胀机是一种容积式发动机。基本结构是由一对阴、阳螺杆转子和壳体组成。
螺杆膨胀机作功由进气、膨胀、排气三个过程组成,热流体(蒸汽、热液或汽液两相流体)进入螺杆齿槽A,热流体能量推动阴阳螺杆向相反方向旋转到B、C、D,齿槽容积增加,热流体降压膨胀作功,最后从齿槽E排出,实现将热能转换成机械能,从主轴阳螺杆输出,驱动发电机可发电;直接驱动负载可替代电动机节约电力。
2、信然螺杆膨胀机的特点
吃粗粮的发动机
是当今能回收过热蒸汽、饱和蒸汽、汽水两相及热水、热液的新型动力机;能除垢自洁,可回收70一80℃以上热水、热液、80℃以上蒸汽、180℃以上烟气的余热废热,既可用于工业余热废热,也可以与地热、太阳热能及生物质能配合,实现热能转换为机械能。
适合回收闲散废热用于发电
信然螺杆膨胀机允许热源压力、流量大范围内波动;机组可移动,集中或分散布置,很适合工业余热的特点,实现分布式发电。
使用安全简单
机组运行不需暖机、不盘车、不飞车,直接运转、安全稳定。
长期无大修,维护方便
信然螺杆膨胀机运行操作简单,螺杆转子粗大坚实,可以长期不大修,小修简单方便,运行维护费用低。
3、螺杆膨胀机应用的场合
信然螺杆膨胀机与发电机组合已广泛的应用在钢铁冶金、电力、石油化工、建材、造纸、印染、制药
及食品等行业的余热、废热发电:还可实现地热、太阳能、生物质热能的回收发电。
4、工程案例

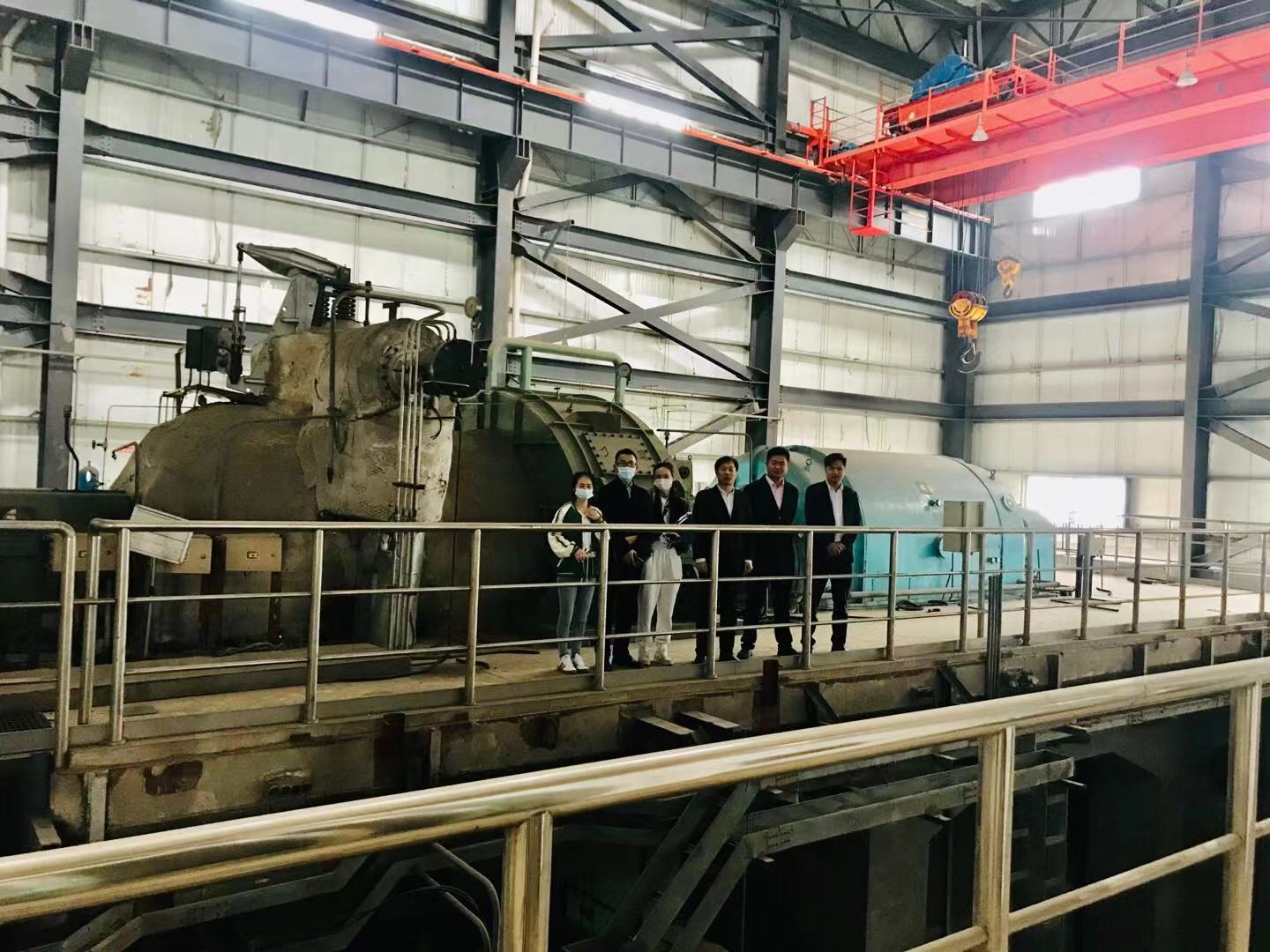

河北某钢铁集团公司
利用加热炉的余热锅炉产生的富余饱和蒸汽发电。在蒸汽压力1.0—1.12Mpa,平均蒸汽流量1 2.5t/h的条件下,发电功率达到1500kW,年供电量达1362万kWh,折3972吨标准煤,年创经济效益750万元以上。
