信然单螺杆水蒸气压缩机技术特点

作者: 来源: 日期:2021/5/7 11:40:49 人气:579

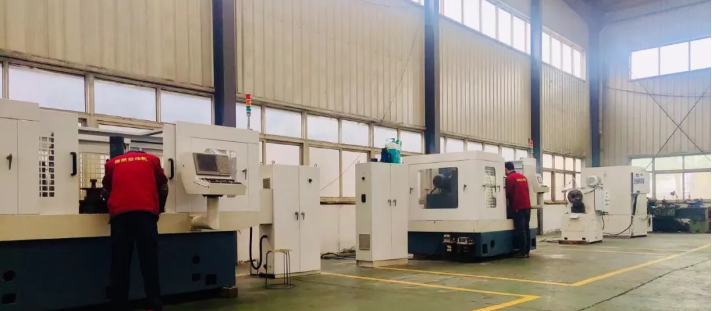

加工螺杆蒸气压缩机专用机床

【自主研发五轴加工中心】


单螺杆水蒸气压缩机技术特点

1、压比高达9,并且在高压比条件下泄露率低;

2、针对MVR系统优化设计的单螺杆压缩机,能够很大限度提升吸排气温度差。以95℃吸气温度为例,可获得150℃的排气温度,节能效果好,和其他压缩机相比优势明显;

3、受力平衡,结构部件少,故障率低;

4、蒸发量范围广,从20kg/h-4000kg/h。



信然XR水蒸气压缩机是全球为数不多的采用全不锈钢生产压缩机的高科技企业,信然XR水蒸气压缩机的壳体、转子、轴、轴承座、盖板、紧固螺栓等金属件全部采用304/316L/2205等不锈钢材料,上海信然压缩机有限公司非金属星轮片采用欧洲进口复合材料,星轮片材料具有耐高温280度,高强度,高耐腐蚀,高屈服性,高耐磨,而且由于是非金属的星轮片和不锈钢的转子啮合,使得气体压缩过程无静电火花等特点,压缩机采用电机直接驱动的最简单的方式,无增速齿轮或者星齿轮,使得传动更加稳定。单螺杆压缩机具有高压比、无外泄漏、内泄露小、效率高、噪音低、体积小等特点被广大客户使用,并已配套到台湾石化、宝钢集团、中材水泥、发电厂蒸气余热等企业使用,信然XR业绩遍布中石油、中石化、中海油等各大行业领域的知名公司,于2008年成为中国国家能源的入网供应商。

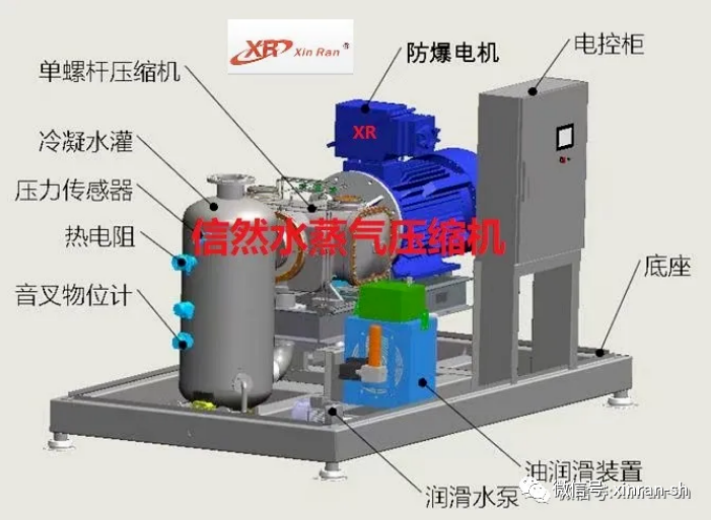

1.2.1撬装式结构

1.2.2.1模块化乏汽增压系统原理


单螺杆压缩机吸入蒸汽,蒸汽由单螺杆压缩转子的6个齿槽增压,通过星轮转子与压缩腔形成密封空间形成密封,此时压缩机喷水形成润滑,高压气体通过单螺杆压缩机排气通道排出。

n 自动控制,无人值守

n 集装化程度高

n 百分25~100区间内变频调节流量

n 工况适应性强

n 稳定性高

n 高效率,低噪音

n 单螺杆压缩机壳体承压高可做增压机

n 压比高

n 维修方便

n 绿色节能

1.2.2.3模块化乏汽增压系统适用场合

工厂蒸汽使用装置在使用后,都会产生一定量的高温冷凝水或低压蒸汽。如直接排放,会造成大量的能源浪费。即使对工厂蒸汽使用装置的冷凝水进行封闭式回收。一旦回收率提高,供水装置无法吸收闪蒸汽的热量,供水罐就会沸腾,产生大量的蒸汽。如果将没有用途的低压蒸汽升压到有用途的高压蒸汽,就可实现资源的有效利用。系统能升压1.1MPa,可轻松实现蒸汽升压。废蒸汽得到回用,既节约能源又节约成本。

很多时候,企业生产购买的蒸汽压力无法达到使用要求,这是需要通过蒸汽压缩机,将低压蒸汽压缩成高压蒸汽,从而满足生产需求。

1.2.2.4 模块化乏汽增压系统简图

1.2.3.1单螺杆压缩机

单螺杆技术于 1960 年法国提出设想并取得专利权,七十年代主要用作喷油空压机,八十年代由于采用了浮动星轮技术,单螺杆压缩机在技术上才真正成熟, 应用范围也日益扩大。美国、日本公司相继引进,70 年代中期英国 Hall 公司将此机种扩展到制冷领域。美国海军认为它是当今虽好的压缩机,有的国家将它作为 21 世纪的战略产品,目前仅美、日等少数国家在引进法国专利的基础上掌握了它的生产技术。

单螺杆技术专利(2008)的到期,更多的厂家将此技术推向市场。

信然XR蒸气压缩机总体构成较为复杂,主要由压缩系统、冷却降温系统和润滑系统三个基本单元组成。但整体结构紧凑,有 10 余年的技术经验积累和沉淀。并通过不断的优化设计,从而造就了我们的单螺杆压缩机工作稳定,运行效率高,噪音低,寿命长, 应用领域广,且能根据客户的各类输送介质和实际工况进行特殊压缩机的定制生产, 例如采取对压缩区域喷液降温、对轴承喷油润滑等保护压缩机的措施。是广大客户的选择。

单螺杆技术由一个主动转子与两个星轮啮合旋转时产生周期性容积变化。如上图所示,中间球面蜗杆转子为主动,两侧星形轮片为从动。在电机驱动主动转子后实现被压缩气体的吸气、压缩、排气。从而将低压低温的气体压缩成为高温、高压气体。

1.轴向力平衡(轴承载荷小,采用SKF球轴承)

3.轴承寿命长达10万小时(独立润滑油站)

5.采用德国KTR联轴器

7.体积小,结构简单、振动小、运转噪音低,整机的稳定性高

1.2.3.1.4单螺杆压缩机与其他压缩机的对比

1.2.3.1.5 信然XR水蒸气压缩机产品型号

单螺杆用于水蒸气和工业气体压缩的行业,信然集团集多年的压缩机制造和设计经验,现在设计开发和制造了 XRW/XRA/XRG/XRE 等一系列单螺杆水蒸气/空气/工业气体/膨胀机,单螺杆压缩机吸气量 13,500 立方/小时
