信然XRW-7/400型高压空气压缩机,是给用户提供高压洁净空气的设备,也可作为高压储气站充气用,信然XRW-7/400型空气压缩机是双W型三列五级压缩往复活塞式压缩机。低压三相异步电动机驱动,电动机与压缩机主机弹性直连,压缩机主机及冷却器为水冷却,各级排污均具有手动和自动两套系统,控制项目齐备。该机具有运转平稳、操作简便、安全稳定、自动化程度高等特点。
项 目 | 参 数 |
压缩机型号 | XRW-7/400 |
结构型式 | 双W型五级压缩往复活塞式 |
压缩机列数 | 6列 |
压缩介质 | 空气 |
公称容积流量 | 7 m3/min |
吸气压力 | 大气压 |
排气压力 | 40 MPa |
输气温度 | ≤45 ℃ |
润滑油温度 | <70℃ |
噪声声压级 | ≤85 dB(A) |
润滑方式 | 曲轴、连杆、十字头由油泵输油润滑;气缸和填料由高压注油器注油润滑。 |
润滑油牌号 | L-DAB100压缩机油或合成油 |
冷却方式 | 开式水冷 |
冷却水耗量 | 15 T/h |
安装方式 | 有基础 |
压缩机转速 | 740r/min |
压缩机行程 | 100 mm |
配备动力 | YE2高效电动机、160kW、380V/50Hz |
传动方式 | 弹性直连 |
运转方式 | 连续运转 |
使用环境温度 | -5℃~+40℃ |
使用环境湿度 | ≤95% |
压缩机重量 | ~7600kg |
压缩机外形尺寸 | 4000×2400×1900 mm |
电器柜外形尺寸 | 800×600×1900 mm |
电器柜重量 | 350kg |
信然高压空压机【7立方,400公斤】
工作原理
系统工作原理如下:压缩机采用往复活塞式,水冷,注油润滑,空气经空气过滤器进行过滤后,进入压缩机气缸,经五级压缩压力升至40MPa,经后冷却器、油水分离器、过滤器、干燥器,再经止回阀、送气阀进入用户管网系统。
信然高压空压机【7立方,400公斤】

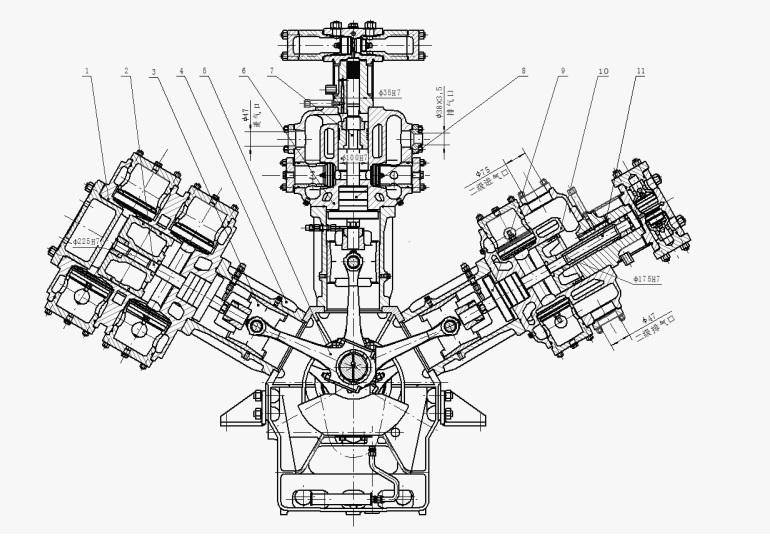

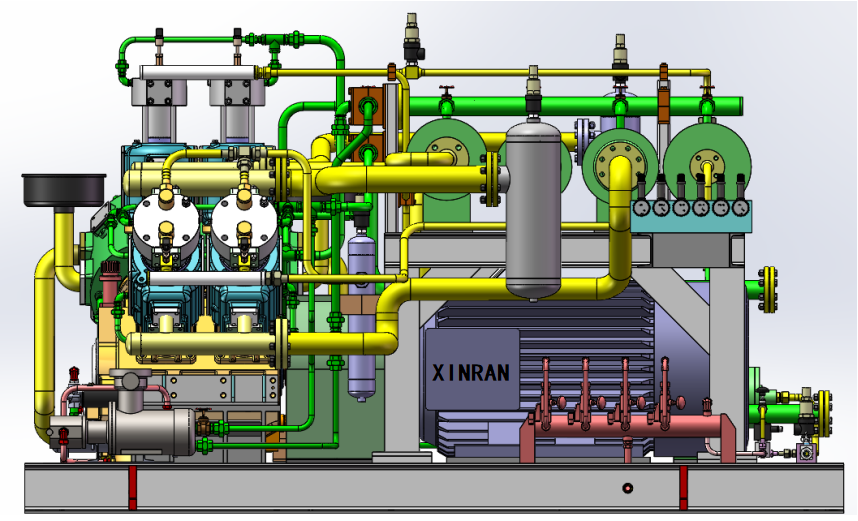

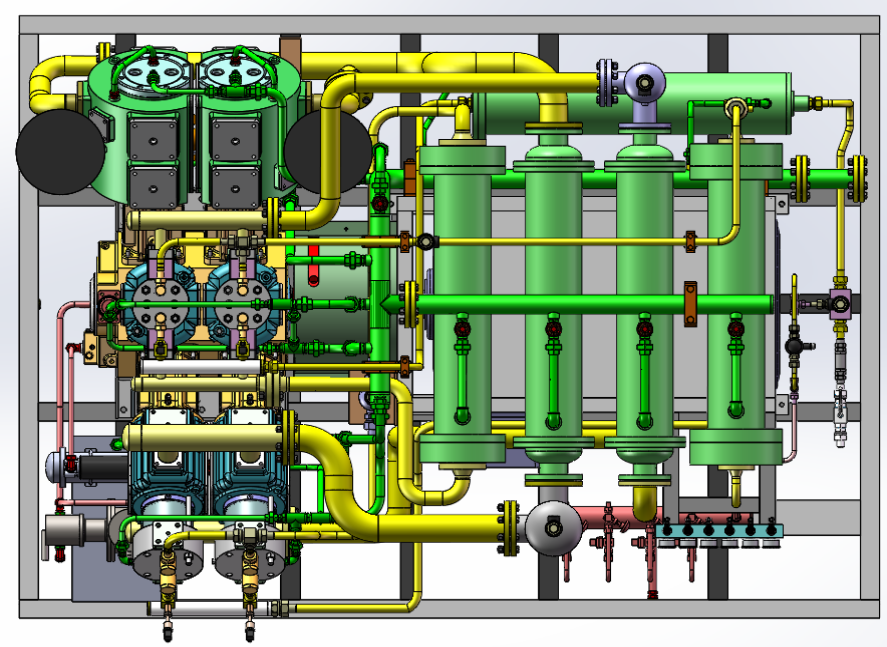

压缩机主要结构
高压压缩机由曲轴箱、曲轴、连杆、十字头、活塞杆、活塞、填料、气缸座、气缸体、气缸盖、气阀等组成。整体布置从电机端看,右边为一级气缸,左边为二级气缸,中间为三级气缸。二级气缸上装有四级气缸,三级缸上装有五级气缸,形成级差式,整体形成一个单“W”型。此种结构设计紧凑,体积小,运作更为平衡。
