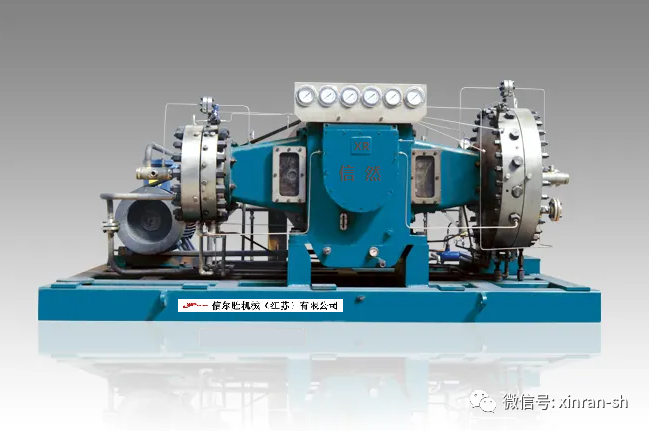

液压活塞(活塞杆)安装到十字头上。活塞通过活塞环密封并在液压缸中往复运动。活塞的每次运动产生一个固定容积的润滑油量,并由此带动膜片往复运动。润滑油作用在膜片上,因此实际上是膜片压缩气体。
隔膜压缩机中液压油的主要作用为:润滑运动部件、压缩气体、冷却。润滑油的循环从曲轴箱开始,曲轴箱座位油池。润滑油进入入口过滤器,通常润滑油通过一水冷冷却器进行冷却。然后润滑油进入机械油泵,通过过滤器进行过滤。然后润滑油分成两路,一路去润滑轴承,连杆小头等,另一路进入补偿泵,用来推动膜片运动。
在压缩机的每个循环中,液压油推动膜片压向气盘。如果泄露的润滑油得不到及时的补充,润滑油容积将不但下降,膜片会不能贴近气盘,导致余隙容积增大,影响压缩机的性能。因此正确的补偿油路系统是保障压缩机性能的一个关键。

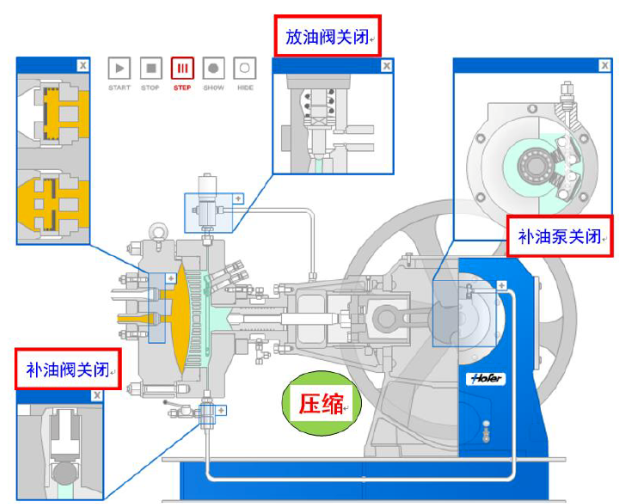

隔膜压缩机原理图1

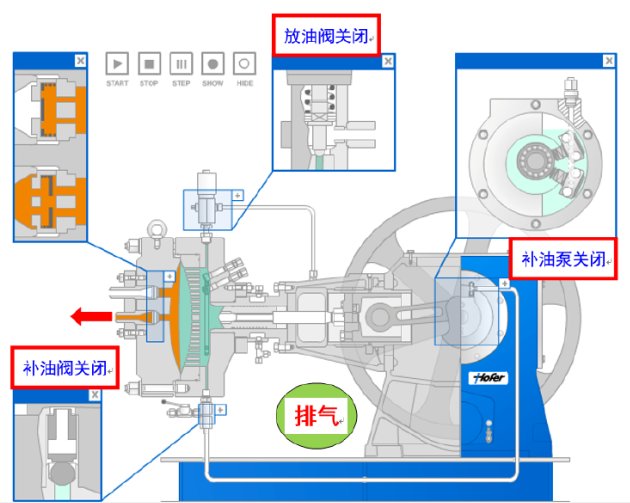

隔膜压缩机原理图2

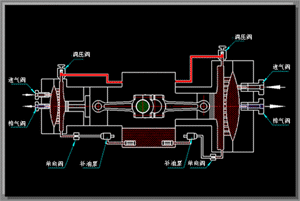

隔膜压缩机原理图3

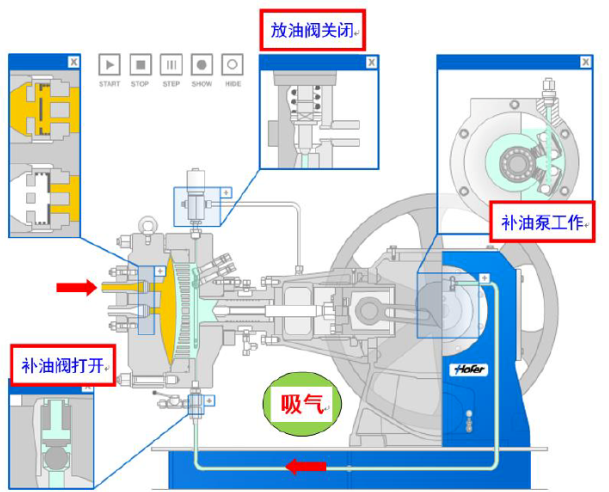

隔膜压缩机原理图4
